Как сделать мини-трактор своими руками: 10 способов с расчетами и разбором нормативки

Самодельный мини-трактор, сделанный грамотно и на совесть, может стать не просто вашим хобби, а полноценной машиной, которая при правильном подходе по производительности не уступит заводским аналогам и при этом обойдется дешевле в несколько раз. Но между «сварил из того, что было» и «получилась рабочая лошадка, которая пашет, косит и возит» лежит целая пропасть и масса ошибок. Они могут состоять из неправильно рассчитанных передаточных чисел, лопнувших лонжеронов и неудачных двигателей, заклинивших при первом выезде и на первой же борозде.

В этом материале мы предлагаем вам десять реально работающих вариантов, которые собирают для своих нужд народные умельцы. С разбором плюсов, минусов, ключевых узлов и подводных камней. А заодно — то, о чем обычно молчат на форумах: как легализовать самоделку, чтобы потом не платить штраф и не прятать трактор от инспектора.

Правовая сторона: почему «сделал для себя» — уже не аргумент

Начнем с того, о чем авторы статей и создатели техники предпочитают не писать. Любой мини-трактор — даже собранный из запчастей «Оки» в сарае — с точки зрения российского законодательства является самоходной машиной. А значит, подпадает под действие:

• Постановления Правительства РФ № 796 «Об утверждении Положения о государственном надзоре за техническим состоянием самоходных машин и других видов техники в Российской Федерации»;
• Приказа Минсельхозпрода РФ № 753 «Об утверждении Правил допуска самоходных машин к эксплуатации»;
• Технического регламента Таможенного союза ТР ТС 010/2011 «О безопасности машин и оборудования» в части, касающейся самоходных машин.

Это означает три вещи. Первое — трактор подлежит регистрации в Гостехнадзоре, и без паспорта самоходной машины (ПСМ) выезжать на дороги общего пользования нельзя. Второе — для получения ПСМ самоделку придется предъявить инспектору Гостехнадзора, пройти экспертизу безопасности конструкции и получить заключение испытательной станции. Третье — управлять такой машиной имеет право только человек с удостоверением тракториста-машиниста соответствующей категории (чаще всего — колесные и гусеничные машины с двигателем до 25,7 кВт, то есть до 35 л.с.).

На практике большинство владельцев самодельных тракторов оформляют их как мотоблок с прицепом либо вообще используют только в пределах собственного участка. Это путь до первой проверки, первого ДТП и первого иска от соседа. Если вы планируете работать на машине серьезно — закладывайте требования Гостехнадзора в проект с самого начала: наличие дуг безопасности, исправных тормозов, светотехники, звукового сигнала и защитных кожухов на вращающихся частях.

Что нужно решить до первой сварки и первого болта: общие принципы проектирования

Любая сборка начинается не с поиска подходящего мотора, а с чистого листа бумаги или файла в инженерной программе наподобие CAD. Ошибки на этом этапе обходятся в десятки тысяч рублей переделок, недели потраченного впустую времени и миллионы нервных клеток. Есть четыре жестких правила, которые работают для всех десяти способов ниже.

• Компоновка. Двигатель располагается спереди, за передней осью. Под сиденьем размещаются КПП и узел перелома рамы (если конструкция составная), сзади — навеска с гидравликой и валом отбора мощности. Такое расположение обеспечивает оптимальное распределение массы — примерно 35 % на переднюю ось и 65 % на заднюю.
• Рама. Основа любого самодельного трактора. Обычно изготавливается из швеллера № 8–10 и уголка 50×50×5 мм. После сварки раму необходимо загрунтовать и окрасить.
• Передаточные числа. Автомобильная коробка передач без понижения не позволит трактору эффективно работать с навесным оборудованием. Оптимальная рабочая скорость при пахоте составляет 3–8 км/ч.
• Безопасность. Каркас безопасности, исправные тормоза, защитные кожухи, аварийный выключатель двигателя — обязательные элементы конструкции.

Теперь перейдем непосредственно к наиболее популярным вариантам сборки.

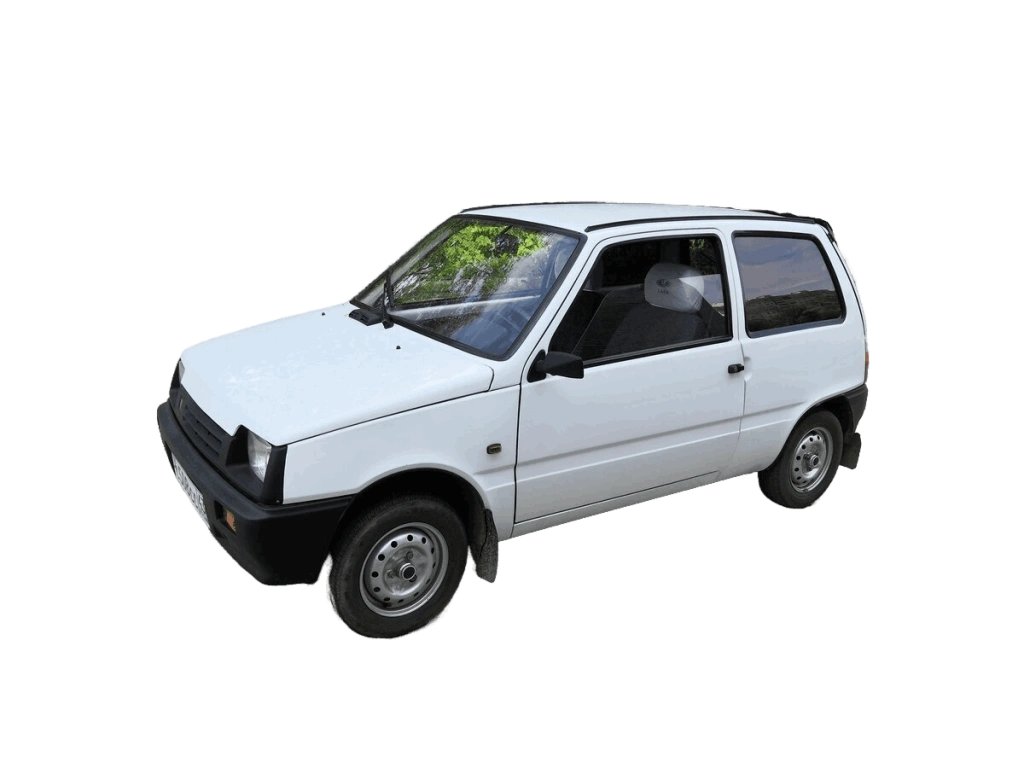

Способ 1. Мини-трактор из автомобиля «Ока»

Самый популярный вариант в средней полосе России. «Ока» позволяет использовать двигатель ВАЗ-11113 мощностью 33 л.с., коробку передач, рулевое управление, передний мост, электрооборудование, радиатор и многие другие узлы.

Без изменений обычно используют передний мост, рулевую рейку, тормозные механизмы, систему охлаждения и генератор. Заднюю часть конструкции приходится изготавливать самостоятельно, а маховик двигателя дорабатывать под новое сцепление. Раму варят из швеллера № 10, задний мост часто используют от ИЖ-2126 либо укороченный от ГАЗ-52.

Главные достоинства такого решения — невысокая стоимость, хорошая ремонтопригодность, экономичный расход топлива и отличная маневренность. К недостаткам относятся ограниченная мощность при тяжелой пахоте и сравнительно небольшой ресурс двигателя при постоянной работе под высокой нагрузкой.

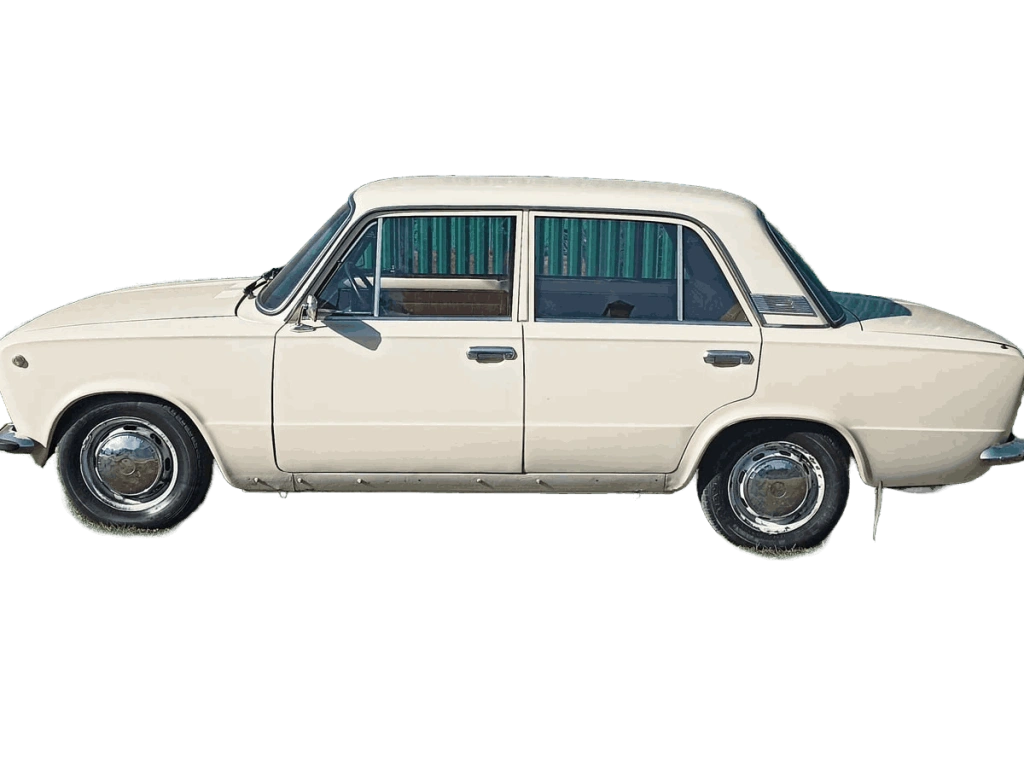

Способ 2. Мини-трактор из «Жигулей» (ВАЗ-2101–2107)

Классические заднеприводные модели ВАЗ дают прочную основу для создания достаточно мощного мини-трактора. Двигатели объемом 1,5–1,7 литра развивают 70–80 л.с., обеспечивая большой запас тяги.

Двигатель устанавливается на раму через резиновые опоры, задний мост укорачивается для уменьшения колеи, а передняя ось чаще всего изготавливается отдельно либо используется от «Москвича-412».

Основной недостаток подобной конструкции — высокий расход бензина и необходимость установки дополнительного понижающего редуктора. В качестве плюсов можно отметить доступность комплектующих и хорошие тяговые характеристики.

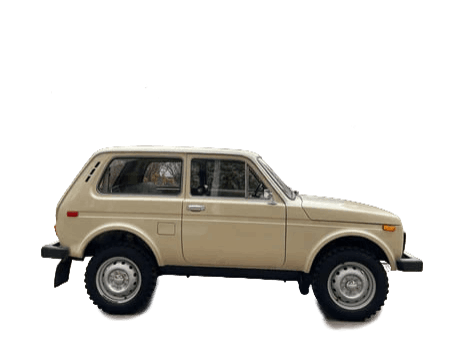

Способ 3. Мини-трактор из «Нивы» (ВАЗ-2121)

Полный привод, раздаточная коробка с пониженной передачей и блокировка дифференциала делают «Ниву» практически идеальным донором. Обычно используются двигатель, коробка передач, раздатка и оба моста.

Наиболее интересный вариант — изготовление переломной рамы, которая обеспечивает исключительную проходимость и очень малый радиус разворота. Гидравлическую систему чаще всего собирают на базе агрегатов МТЗ.

Главные преимущества — полный привод и возможность работы в тяжелых условиях. Основные недостатки — сложность изготовления шарнирного узла, высокий расход топлива и большая масса машины.

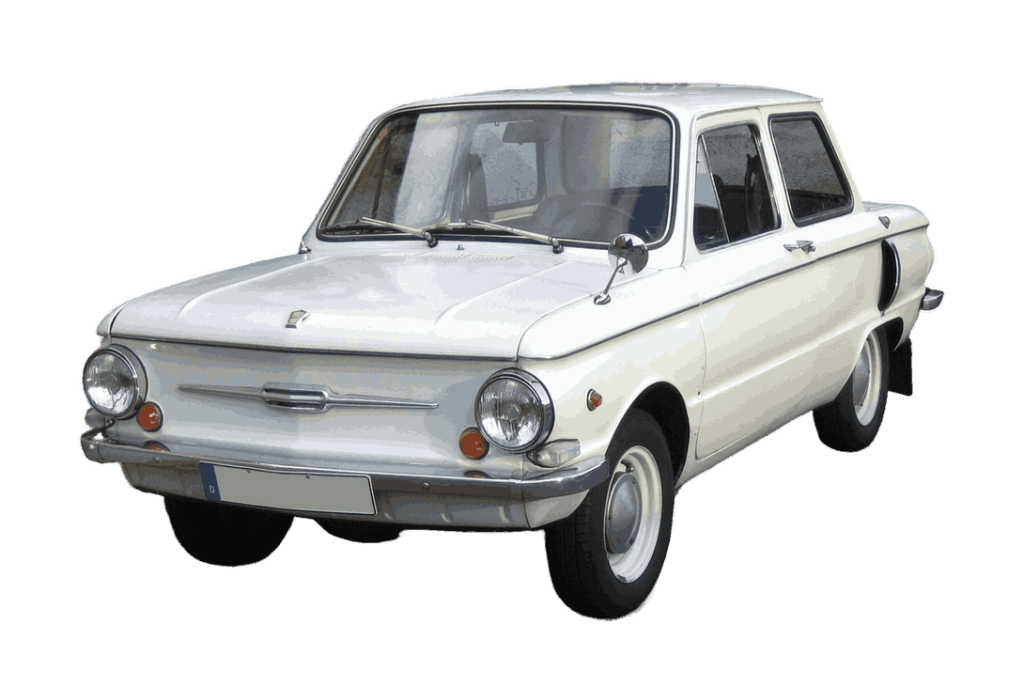

Способ 4. Мини-трактор из «Запорожца»

Особенность этого варианта — заднее расположение двигателя воздушного охлаждения. Такое решение обеспечивает отличное сцепление ведущих колес без установки дополнительного балласта.

Обычно двигатель остается штатным, а коробку передач заменяют на агрегат от «Жигулей». Дополнительно модернизируется система охлаждения, поскольку трактор работает под высокой постоянной нагрузкой.

Компактность, небольшой вес и хорошая маневренность делают подобную машину интересным вариантом для садов и теплиц. Минусы — дефицит доноров и чувствительность двигателя к перегреву и пыли.

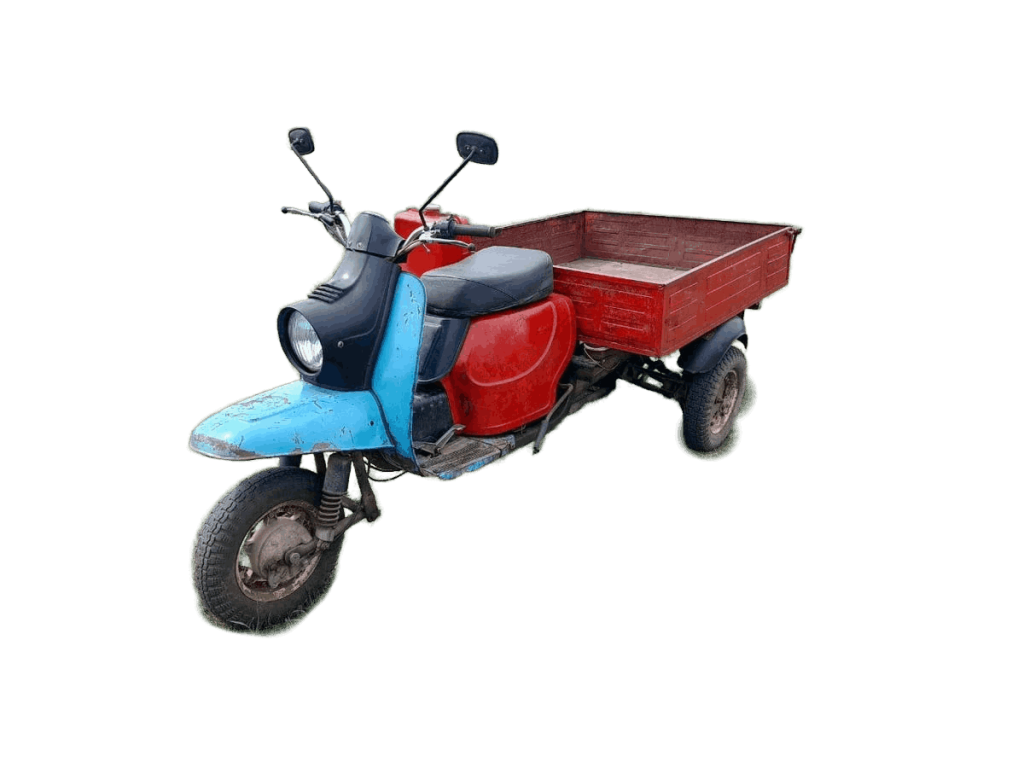

Способ 5. Мини-трактор из мотороллера «Муравей»

Грузовой мотороллер уже имеет двигатель, коробку передач и задний мост с дифференциалом. Для превращения его в мини-трактор достаточно удлинить и усилить раму, заменить переднюю вилку автомобильным рулевым механизмом и установить полноценное сиденье.

Такой вариант отличается минимальными затратами, небольшим расходом топлива и достаточной функциональностью для обработки небольших участков.

Главный недостаток — ограниченная мощность, поэтому тяжелые сельскохозяйственные работы подобной машине не под силу.

Способ 6. Мини-трактор из мотоблока

Наиболее простой и доступный вариант. В базовом исполнении мотоблок соединяется с адаптером, имеющим сиденье и дополнительную ось. Более сложная переделка предусматривает перенос двигателя на отдельную раму с полноценной компоновкой мини-трактора.

Для интенсивной эксплуатации стандартный двигатель мотоблока желательно заменить более мощным агрегатом жидкостного охлаждения.

Преимущества такого решения — минимальные затраты и простота обслуживания. Недостатки — ограниченная скорость движения, отсутствие полноценной гидравлики и небольшая грузоподъемность.

Способ 7. Мини-трактор на базе двигателя УД-25

Советские стационарные дизели УД-2 и УД-25 славятся огромным ресурсом, высокой надежностью и отличной тягой на малых оборотах. Именно поэтому они до сих пор востребованы среди любителей самодельной техники.

Главная сложность заключается в поиске исправного двигателя и изготовлении переходного узла для сцепления. Однако результатом становится чрезвычайно долговечная машина с минимальным расходом топлива.

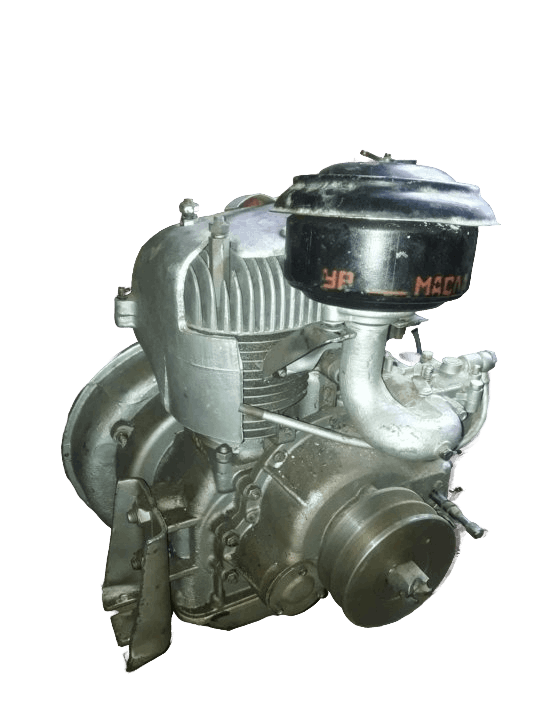

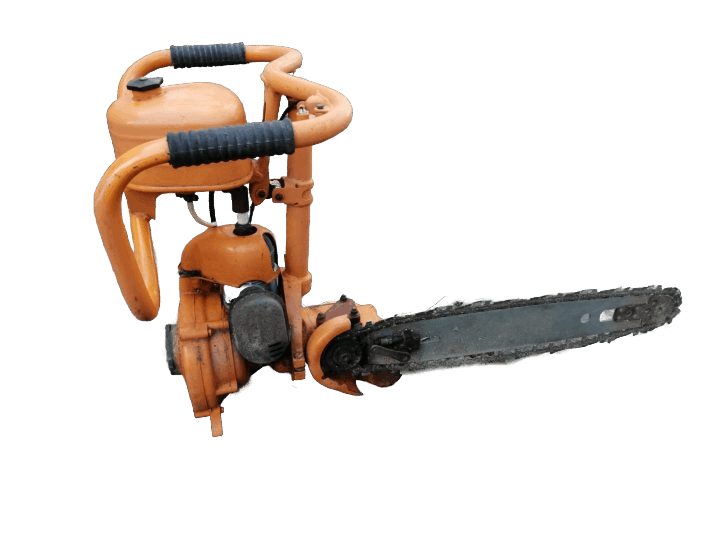

Способ 8. Сверхлегкий мини-трактор из двигателя ЗиД или бензопилы «Дружба»

Подобная конструкция рассчитана исключительно на небольшие приусадебные участки. Используются легкие двигатели мощностью около 4–5 л.с., простая трубчатая рама и укороченный автомобильный мост.

Стоимость изготовления минимальна, а вес машины обычно не превышает 150 кг. Однако подобная техника подходит только для самых легких работ.

Способ 9. Гусеничный мини-трактор своими руками

Гусеничная схема обеспечивает значительно более низкое давление на грунт и существенно увеличивает проходимость машины. Гусеницы изготавливают из транспортерной ленты, автомобильных шин большого диаметра либо используют готовые резиновые изделия.

Такой трактор прекрасно подходит для работы на влажных почвах, однако отличается сложностью изготовления и относительно небольшим ресурсом гусеничного движителя.

Способ 10. Мини-трактор-переломка 4×4 с нуля

Самый сложный вариант предполагает проектирование машины практически с чистого листа. Используются отдельные покупные агрегаты: двигатель, мосты, коробка передач, гидравлика и другие узлы.

Перед изготовлением обязательно выполняются инженерные расчеты, позволяющие правильно подобрать передаточные числа и обеспечить оптимальные рабочие скорости.

Главное преимущество — возможность создать технику, полностью соответствующую вашим задачам. Недостатки — высокая стоимость и необходимость серьезной технической подготовки.

Семь типичных ошибок, которые убивают самодельный трактор

Опыт сотен самодельщиков показывает, что большинство проблем связано вовсе не с качеством деталей, а с ошибками проектирования и сборки.

• Отсутствие подробных чертежей.
• Недостаточная прочность рамы.
• Ошибки при распределении массы.
• Использование автомобильного сцепления без усиления.
• Отсутствие аварийного выключателя двигателя.
• Экономия на тормозной системе.
• Отсутствие защитных кожухов на вращающихся деталях.

Избежать этих ошибок значительно проще на стадии проектирования, чем исправлять последствия уже после окончания сборки.

Техника безопасности: правила, которые нельзя нарушать

Самодельный трактор относится к источникам повышенной опасности. Никогда не работайте без защитной дуги или каркаса безопасности. Используйте противооткатные упоры при обслуживании навесного оборудования, запускайте двигатель только штатным способом и регулярно проверяйте исправность тормозов, рулевого управления и защитных устройств.

Короткие итоги

Выбор конструкции напрямую зависит от площади участка, характера работ и доступного бюджета.

• До 20 соток — оптимальны конструкции на базе «Муравья», мотоблока или двигателя ЗиД.
• Для участков 0,5–2 га хорошо подходят варианты на базе «Оки», «Жигулей» и «Запорожца».
• Для больших хозяйств рационально использовать «Ниву», дизель УД-25 или полноценную переломную конструкцию 4×4.
• Для заболоченных и влажных участков лучшим выбором станет гусеничный мини-трактор.

Самодельный мини-трактор — это возможность получить технику, полностью соответствующую вашим условиям эксплуатации. Однако надежность подобной машины определяется не количеством сварных швов, а качеством инженерных расчетов, грамотностью сборки и строгим соблюдением требований безопасности. Именно такой подход позволяет создать технику, которая будет работать долгие годы.
